材料進(jìn)場(chǎng)流程圖
時(shí)間 ：2020-05-22 21:36點(diǎn)擊 ：

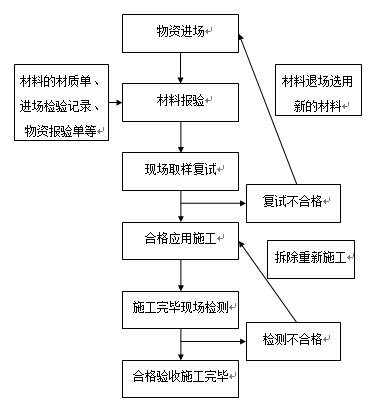

一、 材料進(jìn)場(chǎng)流程圖
二、 材料報(bào)驗(yàn)的具體流程
1、 噴射混凝土
1．1水泥的取樣
送實(shí)驗(yàn)室1包水泥，每200T一次，進(jìn)場(chǎng)必須抓緊時(shí)間送樣，配合比最快10天
(一)水泥的批組成~~~根據(jù)（GB 50204-2002）的要求：
水泥進(jìn)場(chǎng)時(shí)應(yīng)對(duì)其品種、級(jí)別、包裝或散裝倉號(hào)、出廠日期進(jìn)行檢查，并應(yīng)對(duì)其強(qiáng)度、安定性及其他必要的性能指標(biāo)進(jìn)行復(fù)驗(yàn)。
當(dāng)使用中對(duì)水泥質(zhì)量有懷疑或水泥出廠超過三個(gè)月（快硬硅酸鹽水泥超過一個(gè)月）時(shí)，應(yīng)進(jìn)行復(fù)驗(yàn)，并按復(fù)驗(yàn)結(jié)果使用。
檢查數(shù)量：按同一個(gè)生產(chǎn)廠家、同一強(qiáng)度等級(jí)(標(biāo)號(hào))、同一品種、同一批號(hào)且連續(xù)進(jìn)場(chǎng)的水泥，袋裝水泥不超過200噸為一批，散裝水泥以不超過500噸為一批，每批抽樣不少于一次。
(二)取樣方法
對(duì)進(jìn)場(chǎng)的袋裝水泥，每批隨機(jī)選擇20個(gè)以上不同的部分，將取樣管插入水泥適當(dāng)深度，用大拇指按住氣孔，小心抽出樣管，將所取樣品放入潔凈、干燥、不易污染的容器中。
取樣總量至少12kg。
1．2普通混凝土用砂、石的取樣
(一)砂、石的驗(yàn)收
砂石送實(shí)驗(yàn)室水泥代半包，和水泥一起送達(dá)，200m3一次
砂、石的驗(yàn)收分別按《普通混凝土用砂質(zhì)量標(biāo)準(zhǔn)及檢驗(yàn)方法》(JGJ52－92)及《普通混凝土用碎石或卵石質(zhì)量標(biāo)準(zhǔn)及檢驗(yàn)方法》(JGJ53－92)中的規(guī)定進(jìn)行。購貨單位應(yīng)按同產(chǎn)地同規(guī)格分批驗(yàn)收。用大型工具(如火車、貨船或汽車)運(yùn)輸?shù)?，?00立方米或600t為一驗(yàn)收批。用小型工具運(yùn)輸?shù)?，?00立方米或300t為一驗(yàn)收批。不足者亦為一批。
對(duì)于砂子，每驗(yàn)收批至少應(yīng)進(jìn)行顆粒級(jí)配、含泥量和泥塊含量檢驗(yàn)。如為海砂還應(yīng)檢驗(yàn)其氯離子含量。
對(duì)于石子，每驗(yàn)收批至少應(yīng)進(jìn)行顆粒級(jí)配、含泥量、泥塊含量及針、片狀顆粒含量檢驗(yàn)。對(duì)重要工程或特殊工程應(yīng)根據(jù)工程要求，增加檢測(cè)項(xiàng)目。當(dāng)質(zhì)量比較穩(wěn)定、進(jìn)料量又較大時(shí)，可定期檢驗(yàn)。
(二)取樣規(guī)定
每驗(yàn)收批取樣方法應(yīng)按下列規(guī)定執(zhí)行：
a、在料堆上取樣時(shí)，取樣部位應(yīng)均勻分布。取樣前先將取樣部位表層鏟除。然后對(duì)于砂子由各部位抽取大致相等的8份，組成一組樣品。對(duì)于石子由各部位抽取大致相等的15份(在料堆的頂部、中部和底部各由均勻分布的5個(gè)不同部分取得)組成一組樣品。
b、取樣數(shù)量對(duì)于砂子，一般30kg，對(duì)于石子一般100～120kg。
c、對(duì)所取樣品應(yīng)妥善包裝，避免細(xì)料散失及防止污染。并附樣品卡片，標(biāo)明樣品的編號(hào)、名稱、取樣時(shí)間、產(chǎn)地、規(guī)格、樣品量、要求檢驗(yàn)的項(xiàng)目取樣方式等。
1.3試件的取樣、制作和養(yǎng)護(hù)
(一)混凝土試件的取樣
主樓每層四組，三組標(biāo)養(yǎng)，1組600℃天（監(jiān)理商量），無條件標(biāo)養(yǎng)可用水浸泡，盡量多放水泥和石子，確保實(shí)驗(yàn)合格
根據(jù)《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》（GB 50204-2002）和《混凝土強(qiáng)度檢驗(yàn)評(píng)定標(biāo)準(zhǔn)》（GBJ107－87）的規(guī)定，用于檢查結(jié)構(gòu)構(gòu)件混凝土強(qiáng)度的試件，應(yīng)在混凝土的澆筑地點(diǎn)隨機(jī)抽取。取樣與試件留置應(yīng)符合以下規(guī)定：
1、每拌制100盤但不超過100立方米的同配合比的混凝土，取樣次數(shù)不得少于一次；
2、每工作班拌制的同一配合比的混凝土不足100盤時(shí)，其取樣次數(shù)不得少于一次；
3、當(dāng)一次連續(xù)澆筑超過1000立方米時(shí)，同一配合比的混凝土每200立方米取樣不得少于一次；
4、同一樓層、同一配合比的混凝土，取樣不得少于一次；
5、每次取樣應(yīng)至少留置一組標(biāo)準(zhǔn)養(yǎng)護(hù)試件，同條件養(yǎng)護(hù)試件的留置組數(shù)應(yīng)根據(jù)實(shí)際需要確定。
根據(jù)《普通混凝土力學(xué)性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T 50081—2002的要求，混凝土試件的制作和養(yǎng)護(hù)按下列規(guī)定：
(二)試件的制作
1.1 混凝土試件的制作應(yīng)符合下列規(guī)定：
a. 成型前，應(yīng)檢查試模尺寸并符合GB/T 50081—2002的規(guī)定；試模內(nèi)表面應(yīng)涂一薄層礦物油或其他不與混凝土發(fā)生反應(yīng)的脫模劑。
b.取樣或拌制好的混凝土拌合物應(yīng)至少用鐵锨再來回拌合三次(適當(dāng)加入水泥和石子，能增加試塊強(qiáng)度)。
c.混凝土拌合物應(yīng)分兩層裝入模內(nèi)，每層的裝料厚度大致相等；
d.插搗應(yīng)按螺旋方向從邊緣向中心均勻進(jìn)行。在插搗底層混凝土?xí)r，搗棒應(yīng)達(dá)到試模底部；插搗上層時(shí)，搗棒應(yīng)貫穿上層后插入下層20～30mm；插搗時(shí)搗棒應(yīng)保持垂直，不得傾斜。然后應(yīng)用抹刀沿試模內(nèi)壁插拔數(shù)次；
e. 每層插搗次數(shù)按在10000mm2截面積內(nèi)不得少于12次；
f.插搗后應(yīng)用橡皮錘輕輕敲擊試模四周，直至插搗棒留下的空洞消失為止。
g.刮除試模上口多余的混凝土，待混凝土臨近初凝時(shí)，用抹刀抹平。
(三)試件的養(yǎng)護(hù)
a. 試件成型后應(yīng)立即用不透水的薄膜覆蓋表面。
b. 采用標(biāo)準(zhǔn)養(yǎng)護(hù)的試件，應(yīng)在溫度為20±5℃的環(huán)境中靜置一晝夜至二晝夜，然后編號(hào)、拆模。拆模后應(yīng)立即放入溫度為20±2℃，相對(duì)濕度為95%以上的標(biāo)準(zhǔn)養(yǎng)護(hù)室中養(yǎng)護(hù)，或在溫度為20±2℃的不流動(dòng)的氫氧化鈣飽和溶液中養(yǎng)護(hù)。標(biāo)準(zhǔn)養(yǎng)護(hù)室內(nèi)的試件應(yīng)放在支架上，彼此間隔10～20mm，試件表面應(yīng)保持潮濕，并不得被水直接沖淋。
c. 同條件養(yǎng)護(hù)試件的拆模時(shí)間可與實(shí)際構(gòu)件的拆模時(shí)間相同，拆模后，試件仍需保持同條件養(yǎng)護(hù)。
d. 標(biāo)準(zhǔn)養(yǎng)護(hù)齡期為28d（從攪拌加水開始計(jì)時(shí)）。
(四) 試驗(yàn)記錄
試件制作和養(yǎng)護(hù)的試驗(yàn)記錄內(nèi)容應(yīng)符合GB/T 50081—2002第1.0.3條第2款的規(guī)定。
2、預(yù)拌商品混凝土
預(yù)拌（商品）混凝土，除應(yīng)在預(yù)拌混凝土廠內(nèi)按規(guī)定留置試塊外，混凝土運(yùn)到施工現(xiàn)場(chǎng)后，還應(yīng)根據(jù)《預(yù)拌混凝土》（GB14902－94）規(guī)定取樣。
a.用于交貨檢驗(yàn)的混凝土試樣應(yīng)在交貨地點(diǎn)采取。每100立方米相同配合比的混凝土取樣不少于一次；一個(gè)工作班拌制的相同配合比的混凝土不足100立方米時(shí)，取樣也不得少于一次；當(dāng)在一個(gè)分項(xiàng)工程中連續(xù)供應(yīng)相同配合比的混凝土量大于1000立方米時(shí)，其交貨檢驗(yàn)的試樣為每200立方米混凝土取樣不得少于一次。
b.用于出廠檢驗(yàn)的混凝土試樣應(yīng)在攪拌地點(diǎn)采取，按每100盤相同配合比的混凝土取樣不得少于一次；每一工作班組相同的配合比的混凝土不足100盤時(shí)，取樣亦不得少于一次。
c.對(duì)于預(yù)拌混凝土拌合物的質(zhì)量，每車應(yīng)目測(cè)檢查；混凝土坍落度檢驗(yàn)的試樣，每100立方米相同配合比的混凝土取樣檢驗(yàn)不得少于一次；當(dāng)一個(gè)工作班相同配合比的混凝土不足100立方米時(shí)，也不得少于一次。
d.對(duì)于預(yù)拌混凝土，一般采取有混凝土提供商代做，直接送檢測(cè)室。
3、鋼筋、焊接件及連接件的取樣
(一)熱軋鋼筋
每組五根500長(zhǎng)，每60T一組，取鋼筋不能取頭，圓鋼筋不能調(diào)直
1）組批規(guī)則
以同一牌號(hào)、同一爐罐號(hào)、同一規(guī)格、同一交貨狀態(tài)，不超過60噸為一批。
2）取樣方法
拉伸檢驗(yàn)：任選兩根鋼筋切取。兩個(gè)試樣，試樣長(zhǎng)500mm。
冷彎?rùn)z驗(yàn)：任選兩根鋼筋切取兩個(gè)試樣，試長(zhǎng)度按下式計(jì)算：
質(zhì)量檢驗(yàn)：任選一根鋼筋切成式樣長(zhǎng)500mm。
L=1.55*(a+d)+140mm
式中：L—試樣長(zhǎng)度
a—鋼筋公稱直徑
d—彎曲試驗(yàn)的彎心直徑；按下表取用
鋼筋牌號(hào)(強(qiáng)度等級(jí)) HPB235(Ⅰ級(jí)) HRB335 HRB400 HRB500
公稱直徑(mm) 8～20 6～25 28～50 6～25 28～50 6～25 28～50
彎心直徑d 1a 3a 4a 4a 5a 6a 7a
在切取試樣時(shí)，應(yīng)將鋼筋端頭的500mm去掉后再切取。
(二)低碳鋼熱軋圓盤條
1）組批規(guī)則
以同一牌號(hào)、同一爐罐號(hào)、同一品種、同一尺寸、同一交貨狀態(tài)，不超過60噸為一批。
2）取樣方法：
拉伸檢驗(yàn)：任選一盤，從該盤的任一端切取一個(gè)試樣，試樣長(zhǎng)500mm。
彎曲檢驗(yàn)：任選兩盤，從每盤的任一端各切取一個(gè)試樣，試樣長(zhǎng)500mm。
在切取試樣時(shí)，應(yīng)將端頭的500mm去掉后再切取。
(三)冷軋帶肋鋼筋
1）冷軋帶肋鋼筋的力學(xué)性能和工藝性能應(yīng)逐盤檢驗(yàn)，從每盤任一端截去500mm以后，取兩個(gè)試樣，拉伸試樣長(zhǎng)500mm，冷彎試樣長(zhǎng)200mm。
2）對(duì)成捆供應(yīng)的550級(jí)冷軋帶肋鋼筋應(yīng)逐捆檢驗(yàn)。從每捆中同一根鋼筋上截取二個(gè)試樣，其中，拉伸試樣長(zhǎng)500mm，冷彎試樣長(zhǎng)250mm。如果，檢驗(yàn)結(jié)果有一項(xiàng)達(dá)不到標(biāo)準(zhǔn)規(guī)定。應(yīng)從該捆鋼筋中取雙倍試樣進(jìn)行復(fù)驗(yàn)。
（四） 鋼筋焊接接頭的取樣
A、取樣規(guī)定 [根據(jù)《鋼筋焊接及驗(yàn)收規(guī)程》(JGJ18-2003)]
1）鋼筋閃光對(duì)焊接頭取樣規(guī)定
a 在同一臺(tái)班內(nèi)，由同一焊工完成的300個(gè)同牌號(hào)、同直徑鋼筋焊接接頭應(yīng)作為一批。當(dāng)同一臺(tái)班內(nèi)焊接的接頭數(shù)量較少，可在一周之內(nèi)累計(jì)計(jì)算；累計(jì)仍不足300個(gè)接頭，應(yīng)按一批計(jì)算。
b 力學(xué)性能檢驗(yàn)時(shí)，應(yīng)從每批接頭中隨機(jī)切取6個(gè)試件，其中3個(gè)做拉伸試驗(yàn)，3個(gè)做彎曲試驗(yàn)。
c 焊接等長(zhǎng)的預(yù)應(yīng)力鋼筋（包括螺絲端桿與鋼筋）時(shí)，可按生產(chǎn)時(shí)同等條件制作模擬試件。
d 螺絲端桿接頭可只做拉伸試驗(yàn)。
e 封閉環(huán)式箍筋閃光對(duì)焊接頭，以600個(gè)同牌號(hào)、同規(guī)格的接頭為一批，只做拉伸試驗(yàn)。
f 當(dāng)模擬試件試驗(yàn)結(jié)果不符合要求時(shí)，應(yīng)進(jìn)行復(fù)驗(yàn)。復(fù)驗(yàn)應(yīng)從現(xiàn)場(chǎng)焊接接頭中切取，其數(shù)量和要求與初始試驗(yàn)相同。
2）鋼筋電弧焊接頭取樣規(guī)定
a 在現(xiàn)澆混凝土結(jié)構(gòu)中，應(yīng)以300個(gè)同牌號(hào)、同型式接頭作為一批；在房屋結(jié)構(gòu)中，應(yīng)在不超過二樓層中300個(gè)同牌號(hào)、同型式接頭作為一批。每批隨機(jī)切取3個(gè)接頭，做拉伸試驗(yàn)。
b 在裝配式結(jié)構(gòu)中，可按生產(chǎn)條件制作模擬試件，每批3個(gè)，做拉伸試驗(yàn)。
c 鋼筋與鋼板電弧搭接焊接頭可只進(jìn)行外觀檢查。
d 模擬試件的數(shù)量和要求應(yīng)與從成品中切取時(shí)相同。當(dāng)模擬試件試驗(yàn)結(jié)果不符合要求時(shí)，復(fù)驗(yàn)應(yīng)再從成品中切取，其數(shù)量和要求與初始試驗(yàn)時(shí)相同。
注：在同一批中若有幾種不同直徑的鋼筋焊接接頭，應(yīng)在最大直徑接頭中切取3個(gè)試件。
3）鋼筋電渣壓力焊接頭取樣規(guī)定
在現(xiàn)澆混凝土結(jié)構(gòu)中，應(yīng)以300個(gè)同牌號(hào)鋼筋接頭作為一批；在房屋結(jié)構(gòu)中，應(yīng)在不超過二樓層中300個(gè)同牌號(hào)鋼筋接頭作為一批；當(dāng)不足300個(gè)接頭時(shí)，仍應(yīng)作為一批。每批接頭中隨機(jī)切取3個(gè)試件做拉伸試驗(yàn)。
注：在同一批中若有幾種不同直徑的鋼筋焊接接頭，應(yīng)在最大直徑接頭中切取3個(gè)試件。
4）鋼筋氣壓焊接頭取樣規(guī)定
a 在現(xiàn)澆混凝土結(jié)構(gòu)中，應(yīng)以300個(gè)同牌號(hào)鋼筋接頭作為一批；在房屋結(jié)構(gòu)中，應(yīng)在不超過二樓層中300個(gè)同牌號(hào)鋼筋接頭作為一批；當(dāng)不足300個(gè)接頭時(shí)，仍應(yīng)作為一批。
b 在柱、墻的豎向鋼筋連接中，應(yīng)從每批接頭中隨機(jī)切取3個(gè)接頭做拉伸試驗(yàn)；在梁、板的水平鋼筋連接中，應(yīng)另切取3個(gè)接頭做彎曲試驗(yàn)。
注：在同一批中若有幾種不同直徑的鋼筋焊接接頭，應(yīng)在最大直徑接頭中切取3個(gè)試件。
B、試件長(zhǎng)度 [根據(jù)《鋼筋焊接接頭試驗(yàn)方法標(biāo)準(zhǔn)》（JGJ/T27-2001）]
?、?、拉伸試件的最小長(zhǎng)度
接 頭 型 式 試件最小長(zhǎng)度mm
電弧焊 雙面搭接、雙面幫條 8d+Lh+240
單面搭接、單面幫條 5d+Lh+240
閃光對(duì)焊、電渣壓力焊、氣壓焊 8d+240
注：Lh——幫條長(zhǎng)度或搭接長(zhǎng)度，鋼筋幫條或搭接長(zhǎng)度應(yīng)符合下表要求：
鋼筋牌號(hào) 焊接型式 幫條長(zhǎng)度或搭接長(zhǎng)度Lh
HBP235 單面焊 ≥8d
雙面焊 ≥4d
HRB335、HRB400、RRB500 單面焊 ≥10d
雙面焊 ≥5d
切取試件時(shí)，應(yīng)使焊縫處于試件長(zhǎng)度的中間位置。
Ⅱ、彎曲試件長(zhǎng)度按下式計(jì)算：
L=D+2.5d+150mm
式中：L—試件長(zhǎng)度
D—彎心直徑(mm)
d—鋼筋直徑(mm)
切取試件時(shí)，焊縫應(yīng)處于試件長(zhǎng)度的中央。
彎心直徑D按下表規(guī)定確定。
鋼筋焊接接頭彎曲試驗(yàn)彎心直徑
鋼筋直徑 ≤25mm ＞25mm
鋼筋級(jí)別 彎心直徑D(mm)
Ⅰ級(jí) 2d 3d
Ⅱ級(jí) 4d 5d
Ⅲ級(jí) 5d 6d
Ⅳ級(jí) 7d 8d
(五）機(jī)械連接接頭 [根據(jù)《鋼筋機(jī)械連接通用技術(shù)規(guī)程》（JGJ107-2003）]
1）鋼筋連接工程開始前及施工過程中，應(yīng)對(duì)每批進(jìn)場(chǎng)鋼筋進(jìn)行接頭工藝檢驗(yàn)，取樣按以下進(jìn)行：
a 每種規(guī)格鋼筋的接頭試件不應(yīng)少于3根；
b 鋼筋母材抗拉強(qiáng)度試件不應(yīng)少于3根，且應(yīng)取接頭試件的同一根鋼筋；
2）接頭的現(xiàn)場(chǎng)檢驗(yàn)按驗(yàn)收批進(jìn)行。同一施工條件下采用同一批材料的同等級(jí)、同型式、同規(guī)格接頭，以500個(gè)為一個(gè)驗(yàn)收批進(jìn)行檢驗(yàn)與驗(yàn)收，不足500個(gè)也作為一個(gè)驗(yàn)收批。對(duì)接頭的每一驗(yàn)收批，必須在工程結(jié)構(gòu)中隨機(jī)截取3個(gè)試件作單向拉伸試驗(yàn)。
3）接頭試件尺寸
a 試件長(zhǎng)度如下所示
L1=L+8d+2h
L—接頭試件連件長(zhǎng)度
d—鋼筋直徑
h—試驗(yàn)機(jī)夾具長(zhǎng)度，當(dāng)d＜20mm時(shí)，h取70mm，當(dāng)d≥20mm時(shí)，h取100mm
L1—試件長(zhǎng)度
在取有于工藝檢驗(yàn)的接頭試件時(shí)，每個(gè)試件尚應(yīng)取一根與其母材處于同一根鋼筋的原材料試件做力學(xué)性能試驗(yàn)。
（六）后錨固植筋拉拔實(shí)驗(yàn)
1）每種型號(hào)沒1000根做1組，1組3根且每層至少做一組。
2）植筋膠送檢要看清廠家標(biāo)明的A、B膠比例，取樣時(shí)按比例取，在樣品上標(biāo)出A、B膠，標(biāo)出比例。
4、粘鋼、包鋼工程實(shí)驗(yàn)
鋼板每組兩條，一條600*30，一條400*雙倍厚度（角鋼一樣），取樣不能用熱切割，一組代表數(shù)量為60t。
結(jié)構(gòu)膠性能一般做兩項(xiàng)就可以
(一)鋼板的檢測(cè)
1）組批規(guī)則
以同一牌號(hào)、同一爐罐號(hào)、同一規(guī)格、同一交貨狀態(tài)，不超過60噸為一批。
2）取樣方法
一條600*30，一條400*雙倍厚度（角鋼一樣）。
3）現(xiàn)場(chǎng)拉拔
鋼板拉拔分為梁柱和板墻兩種：
梁柱按所施工構(gòu)件總數(shù)的10‰，且不小于3組。一組為3個(gè)點(diǎn)。
板墻按每層平米取樣，100m2（不足100m2按100m2算）取一組且不少于一組，一組為3個(gè)點(diǎn)。（GB50550 2010）
(二)結(jié)構(gòu)膠的檢測(cè)
1）組批規(guī)則
結(jié)構(gòu)膠，不超過60噸為一批，一般不要求做現(xiàn)場(chǎng)復(fù)試，如果檢測(cè)只作膠體性能檢測(cè)，對(duì)于環(huán)保、濕熱老化、疾病等可要求廠家提供報(bào)告。
2）取樣方法：
對(duì)于材料分A、B組分的，可按說明質(zhì)量比取樣，一般A膠1.5千克、B膠1千克。（送樣時(shí)區(qū)分A、B膠）
(三)螺栓的檢測(cè)
1）組批規(guī)則：
以同一進(jìn)廠數(shù)量為一批，進(jìn)行抽檢。
2）取樣方法：
隨即在進(jìn)場(chǎng)材料中抽取4根，做抗拉和抗剪實(shí)驗(yàn)。
（四）防銹漆
一般不做現(xiàn)場(chǎng)復(fù)試（規(guī)范上無具體要求），如果檢測(cè)只做環(huán)保檢測(cè)。
（五）防火涂料檢測(cè)
1）組批規(guī)則：
以同一進(jìn)場(chǎng)批次，3t為一抽樣基數(shù)，厚型防火涂料500t、薄型防火涂料200t為一批。
2）取樣方法：
防火涂料檢測(cè)，只要求做耐火性能和附著力的檢測(cè)。
（六）現(xiàn)場(chǎng)拉拔檢測(cè)
一般包鋼、粘鋼、碳布做模擬件檢測(cè)，取40x40mm的原材3塊，用所報(bào)結(jié)構(gòu)膠粘于混凝土表面（嚴(yán)格按照施工工藝施工），按照結(jié)構(gòu)膠說明，一般72小時(shí)后做現(xiàn)場(chǎng)拉拔，撥壞特征為混凝土分離，破壞力4kn，為合格。
（七）現(xiàn)場(chǎng)防火涂料檢測(cè)
現(xiàn)場(chǎng)只做厚度檢測(cè)厚度檢測(cè)。
a． 薄涂型鋼結(jié)構(gòu)防火涂層應(yīng)符合下列要求：
1）涂層厚度符合設(shè)計(jì)要求。
2）無漏涂、脫粉、明顯裂縫等。如有個(gè)別裂縫，其寬度不大于0.5mm。
3）涂層與鋼基材之間和各涂層之間，應(yīng)粘結(jié)牢固，無脫層、空鼓等情況。
4）顏色與外觀符合設(shè)計(jì)規(guī)定，輪廓清晰，接槎平整。
b..厚涂型鋼結(jié)構(gòu)防火涂層應(yīng)符合下列要求：
1）涂層厚度符合設(shè)計(jì)要求。如厚度低于原訂標(biāo)準(zhǔn)，但必須大于原訂標(biāo)準(zhǔn)的85%，且厚度不足部位的連續(xù)面積的長(zhǎng)度不大于1m，并在5m范圍內(nèi)不再出現(xiàn)類似情況。
2）涂層應(yīng)完全閉合，不應(yīng)露底、漏涂。
3）涂層不宜出現(xiàn)裂縫。如有個(gè)別裂縫，其寬度不應(yīng)大于1mm。
4）涂層與鋼基材之間和各涂層之間，應(yīng)粘結(jié)牢固，無空鼓、脫層和松散等情況。
5）涂層表面應(yīng)無乳突。有外觀要求的部位，母線不直度和失圓度允許偏差不應(yīng)大于8mm。
5.碳纖維布原材與拉拔實(shí)驗(yàn)的取樣
1）原材復(fù)試：每3000m2送一組，做兩項(xiàng)檢測(cè)樣品為長(zhǎng)1.5m，寬為實(shí)際碳纖維布寬度。（GB50367 2006）
2）拉拔實(shí)驗(yàn)：加固材料表面積均勻劃分若干區(qū)，每區(qū)100m2（不足100m2按100m2計(jì)），且每層樓不得少于1區(qū)，每區(qū)為一個(gè)檢查組，每組3個(gè)檢驗(yàn)點(diǎn)。
3）送檢要看清廠家標(biāo)明的A、B膠比例，取樣時(shí)按比例取，在樣品上標(biāo)出A、B膠，標(biāo)出比例。一般都大于1kg，進(jìn)一次做一次。
6.鋼絞線-聚合物砂漿取樣
1）鋼絞線取樣：大于1.5m三根，代表數(shù)量60t。
2）聚合物砂漿：10kg代表數(shù)量100t。
3)現(xiàn)場(chǎng)試塊：每1000m2（不足1000m2按1000m2計(jì)）做一組標(biāo)洋，一組同條件，且每層不少于一組。。
